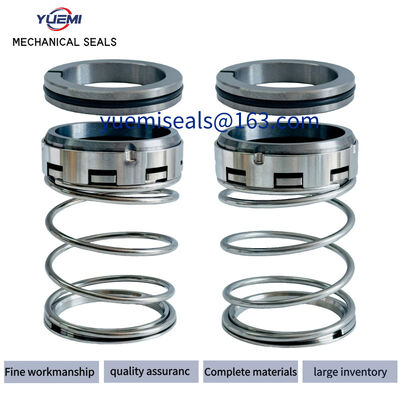

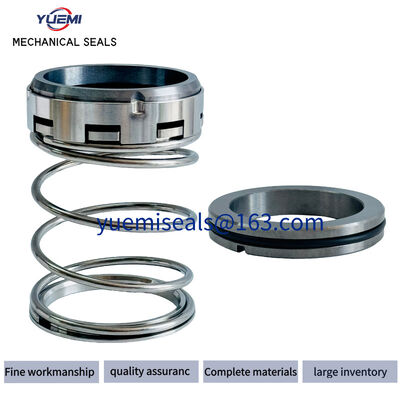

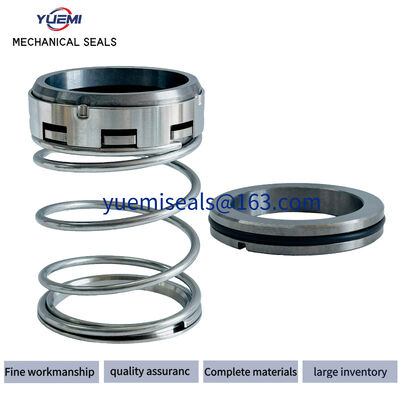

รายละเอียดสินค้า:
|
| รหัสเอช: | 848420090 | หมายเลขรุ่น: | T1- |
|---|---|---|---|
| คำหลัก: | ซีลปั๊ม MISSION | วัสดุ: | วิท TC TC |
| ผลิตภัณฑ์: | ซีลปั๊ม OEM | ปิดผนึกใบหน้า: | ทีซี ทีซี |
| ขนาดของผลิตภัณฑ์: | 2-1/2 |
| d(มม.) | d | D1 | D3 | L1 | L2 |
| 2.500 | 63.50 | 87.73 | 80.95 | 63.50 | 14.27 |
| 3.500 | 88.90 | 111.13 | 111.00 | 79.38 | 19.84 |
| หมวดหมู่พารามิเตอร์ | ข้อมูลจำเพาะ | |
|---|---|---|
| รุ่น | Type1 (ปลายเดี่ยว ไม่สมดุล, การออกแบบเบลโลยาง) | |
| ช่วงเส้นผ่านศูนย์กลางเพลา | ปรับแต่งได้สำหรับขนาดที่ไม่ได้มาตรฐาน | |
| ขีดจำกัดแรงดัน | ≤1.2 MPa (มาตรฐาน) | |
| ช่วงอุณหภูมิ | -20°C ถึง 200°C (ขึ้นอยู่กับอีลาสโตเมอร์: NBR/FKM/EPDM) | |
| วัสดุหน้าสัมผัส | ซิลิคอนคาร์ไบด์ (SiC) / ทังสเตนคาร์ไบด์ (WC) / อะลูมินาเซรามิก (AlO) | |
| ซีลรอง | ไนไตรล์ (NBR) / ฟลูออโรคาร์บอน (FKM) / เอทิลีนโพรพิลีน (EPDM) | |
| สื่อที่เข้ากันได้ | น้ำ, น้ำมัน, ของเหลวที่มีฤทธิ์กัดกร่อนเล็กน้อย (ต้องล้างสำหรับสื่อที่มีฤทธิ์กัดกร่อน) | |
| คุณสมบัติการออกแบบหลัก | - เบลโลยางเพื่อความยืดหยุ่นตามแนวแกน - รองรับการหมุนสองทิศทางด้วยสปริง |
|
| ข้อกำหนดในการติดตั้ง | - การวิ่งออกนอกศูนย์กลางของเพลา ≤0.04 มม. - ห้องซีลสะอาด - หลีกเลี่ยงการทำงานแบบแห้ง |
| ประเภทปั๊ม | รุ่น Type1 ที่เข้ากันได้ | สถานการณ์การใช้งาน |
|---|---|---|
| ปั๊มแบบแรงเหวี่ยง | Type1-25, Type1-30, Type1-35 | การจ่ายน้ำ, การถ่ายโอนสารเคมี |
| ปั๊มจุ่ม | Type1-38, Type1-50 | การบำบัดน้ำเสีย, การใช้งานทางทะเล |
| ปั๊มกระบวนการทางเคมี | Type1-1.125", Type1-1.5" (ขนาดที่กำหนดเอง) | การจัดการกรด/ด่าง, เครื่องปฏิกรณ์ |
| ปั๊มที่สอดคล้องกับ API | Type1-2100 Series (เช่น 2100-25, 2100-40) | โรงกลั่นน้ำมัน, ระบบแรงดันสูง |
| ปั๊มป้อนหม้อไอน้ำ | Type1-65, Type1-70 | โรงไฟฟ้า, ระบบไอน้ำ |
| พารามิเตอร์ | ค่า/คำอธิบาย | หน่วย/หมายเหตุ |
|---|---|---|
| รุ่น | YM-TYPE1 | - |
| ประเภทซีล | ซีลเชิงกลเดี่ยว | การออกแบบที่ไม่สมดุลแบบสปริงโหลด |
| วัสดุหน้าสัมผัส | - หลัก: เหล็กกล้าคาร์บอน (ชุบแข็ง) - รอง: กราไฟต์ |
ความแข็ง: ≥200 HB (หลัก) |
| วัสดุตัวเรือน | เหล็กหล่อ | คุ้มค่าสำหรับสื่อที่ไม่กัดกร่อน |
| ช่วงแรงดัน | 0 - 0.6 | MPa |
| เหมาะสำหรับเพลาขนาดเล็กถึงปานกลาง | ||
| ความเร็วในการหมุนสูงสุด | 2800 | RPM |
| อัตราการรั่วไหล | ≤8.0 | ml/h |
| ความเข้ากันได้ของสื่อ | น้ำ, น้ำมันเบา, ของเหลวที่ไม่กัดกร่อน | ไม่เหมาะสำหรับการใช้งานที่มีฤทธิ์กัดกร่อนหรืออุณหภูมิสูง |
| ประเภทการติดตั้ง | แบบแยกส่วน | การติดตั้งภาคสนามแบบไม่ต้องใช้เครื่องมือ |
| ข้อกำหนดการซีลอุตสาหกรรมขั้นพื้นฐาน |
