รายละเอียดสินค้า:
|
| การใช้งาน: | ปั๊ม, คอมเพรสเซอร์ | การปิดผนึกรอง: | พีทีอีเอฟ คาร์ ซีอี |
|---|---|---|---|
| มาตรฐานหรือไม่มาตรฐาน: | ซีลมาตรฐาน | รายละเอียด: | ตามความต้องการ |
| เน้น: | ปริมณฑลกลของปั๊มน้ําฟลอรพลาสติก,WB2 ปั๊มน้ํา ปริมณฑลกล,ปริมณฑล PTFE |
||
ครับ
| D1 ((mm) | ขนาด | D3 | D7 | D6 | L4 | L1 | L12 |
| 25 | 0250 | 60 | 60 | 47 | 27 | 42 | 45 |
| 30 | 0300 | 67 | 67 | 53 | 27 | 42 | 45 |
| 32 | 0320 | 69 | 64 | 50.7 | 27 | 42 | 45 |
| 35 | 0350 | 72 | 70 | 57 | 27 | 42 | 45 |
| 40 | 0400 | 78 | 76 | 62 | 26 | 42 | 45 |
| 45 | 0450 | 84 | 82 | 67 | 27 | 44 | 46 |
| 50 | 0500 | 88 | 86 | 72 | 27 | 46 | 46 |
| 55 | 0550 | 95 | 90 | 77 | 27 | 46 | 46 |
| 60 | 0600 | 100 | 95 | 82 | 27 | 46 | 46 |
| 65 | 0650 | 105 | 100 | 87 | 27 | 46 | 46 |
| สภาพการใช้งาน: | |
| อุณหภูมิ | - 20oCถึง + 120oC |
| ความดัน: | ≤0.5MPa |
| ความเร็ว: | ≤10m/s |
| วัสดุ | |
| แหวนคงที่: | Q2,V2 |
| แหวนหมุน: | เทฟโล Q2 |
| ปรากฏว่า: | เทฟโล |
| สตรอมและส่วนโลหะ: | F,G |
| การใช้งาน: | กรดซัลฟูริก กรดไฮโดคราบอน กรดฟอสฟอริก กรดเอเซติก และกรดไนโตรค ในระดับต่าง ๆ เป็นต้น |

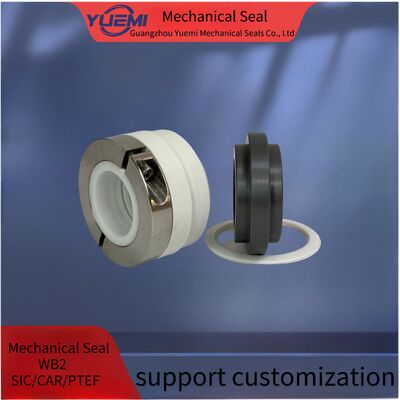

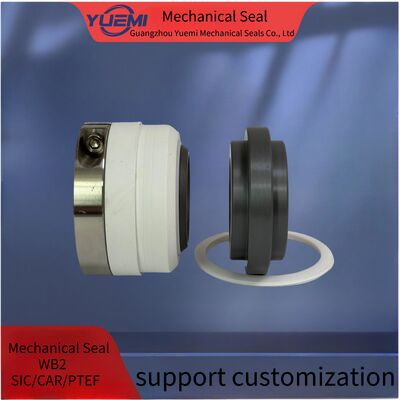

พีทีเอฟอี ซีล 10t จอห์นเครน ซีลเครื่องจักรกลสําหรับปั๊มน้ําขนาดเล็ก
YUEMI WB2 เป็นแบบเดียวกับจอห์นเครน 10tmechanica ทะเล
การเตรียม:
1. Shaft กว้างภายนอกอยู่ในความอนุญาต +- 0.05mm
2. ช่องลื่น <0.1 มิลลิเมตร
3. ดาวลอยปลายแกน < 0.13 มม.
4ไม่มีขอบคมบนแกนเหนือวงแหวน
หมายเหตุ:
ระหว่างการติดตั้ง อย่าขีดข่วนหรือทําลายแหวน O.ถ้ามีอะไรที่เสียหาย กรุณาติดต่อเราเพื่อเปลี่ยนใหม่
การติดตั้งในโครงสร้าง:
1.ชุดทั้งหมดของกระสุนปิดถูกทําความสะอาดและอย่างละเอียดผ่านการตรวจสอบการรั่ว ก่อนการขาย เพื่อหลีกเลี่ยงความเสียหาย
2 ความสะดวกในการติดตั้งระหว่างการปิดและแกนคือ dl h6 0.8,และควรจะมีการนําเข้าในปลายแกน. กว้างภายนอกของแกนที่ตําแหน่งของสกรูควรจะเป็น 01 0.2 มิลลิเมตรเล็กกว่า,ทนต่อสกรู over- tighten.Lubricate แกนกับน้ํามัน
3วางปริมปริมในห้องปั๊ม
A: สะดวกสกรูสล็อตสี่สล็อตของ flanges,การันตีสื่อที่นําเข้าในรู"G"ที่ตําแหน่งบน
B: สะดวกสกรู 4 ชิ้นและวางหมวกแกนบนแกน
C: ถอดแผ่นขนาด 4 ใบไว้ และจะใช้ในอนาคต
ถอนออก
D: ติดต่อท่อ lead_in กลางกับรู"G"เพื่อล้างความร้อนการขัดและ
การล้างห้องปิดเมื่อปั๊มทํางาน
หมายเหตุ:
การติดตั้งที่ครบถ้วน โดยการหมุนหมุนหมุนด้วยมือเพื่อตรวจสอบการหมุน และการหมุนไม่เรียบร้อย
