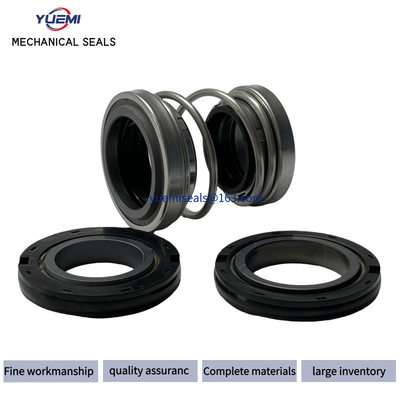

รายละเอียดสินค้า:
|
| รุ่น: | 560D-30/35 | ที่นั่ง: | เซรามิก, SiC, TC |
|---|---|---|---|
| ใบหน้า: | วิตามิน ซิค ซิค | การใช้งาน: | สมดุล |
| คําสําคัญ: | ตราปั้ม | ชิ้นส่วนโลหะ: | SS304, SS316 |
| ตราปั้ม: | ปรางปลายสอง | ||
| เน้น: | YUEMI ปิดเครื่องกลสมดุล560d30/35 ปิดเครื่องกลสมดุล,560d30/35 Balanced mechanical seal |
||
| เส้นผ่านศูนย์กลางเพลา | 13 ... 50 มม. (0.51" ... 1.96") |
| แรงดัน | d ≤19 มม.: 2 บาร์ (29 PSI), d ≥20 มม.: 3 บาร์ (44 PSI), สุญญากาศ ... 0.1 บาร์ (1.45 PSI) |
| อุณหภูมิ | -20 °C ... +70 °C (-4 °F ... 158 °F) |
| ความเร็วในการเลื่อน | 5 ม./วินาที (16 ฟุต/วินาที) |
| การเคลื่อนที่ตามแนวแกน | ±1.0 มม. |
| หน้าซีล | กราไฟต์คาร์บอนชุบเรซิน (B), ซิลิคอนคาร์ไบด์ (Q1, Q2) |
| ที่นั่ง | อะลูมิเนียมออกไซด์ (V), ซิลิคอนคาร์ไบด์ (Q1, Q2) |
| อีลาสโตเมอร์ | NBR (P) |
| ชิ้นส่วนโลหะ | เหล็กกล้า CrNi (F) |

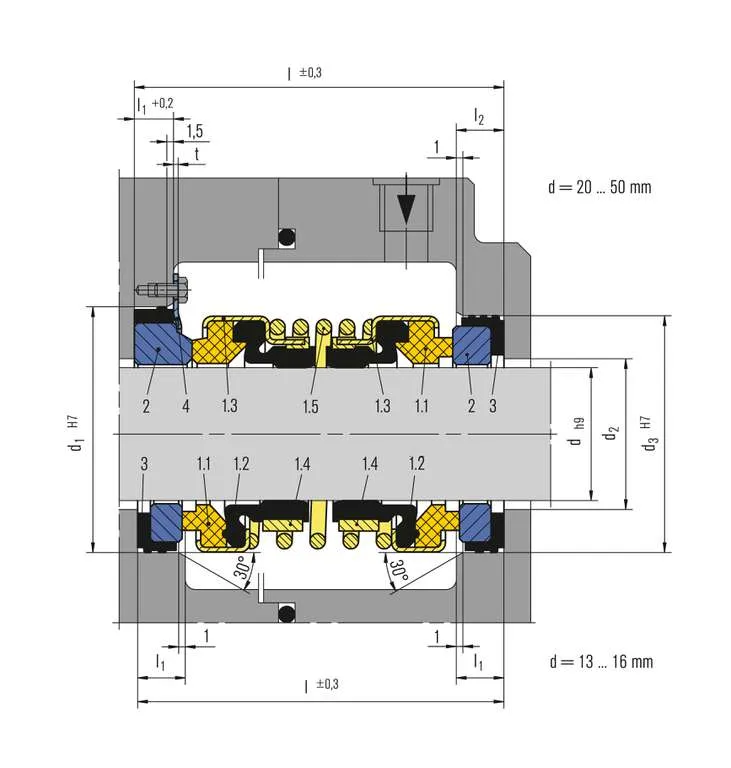

| รายการ | คำอธิบาย |
|---|---|
| 1.1 | หน้าซีล |
| 1.2 | แผ่นกันลม |
| 1.3 | ปลอกสปริง |
| 1.4 | ปลอกขับ |
| 1.5 | สปริง |
| 2 | ที่นั่ง |
| 3 | ปลอกมุม |
| 4 | แหวนรอง |
| d | d1 | d2 | d3 | d4 | d5 | l | l1 | l2 | l3 |
|---|---|---|---|---|---|---|---|---|---|
| 13 | 25 | 17 | 25 | - | - | 36 | 5 | - | - |
| 14 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 15 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 16 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 20 | 44 | 23 | 38 | 60 | 72 | 49 | 7 | 7 | 1.0 |
| 25 | 50 | 28 | 44 | 60 | 72 | 51 | 7 | 7 | 1.0 |
| 30 | 57 | 33 | 50 | 70 | 82 | 59 | 9 | 8 | 1.0 |
| 35 | 64 | 38 | 58 | 80 | 94 | 61 | 9 | 9 | 1.2 |
| 40 | 70 | 43 | 64 | 85 | 100 | 64.5 | 11 | 9 | 1.2 |
| 45 | 70 | 48 | 66 | 90 | 105 | 65 | 10 | 9 | 1.0 |
| 50 | 80 | 53 | 72 | 95 | 109 | 69.5 | 10 | 9 | 1.2 |
