รายละเอียดสินค้า:
|
| ขนาด: | ขึ้นอยู่กับรุ่นของคุณ | บริการ: | บริการ OEM |
|---|---|---|---|
| หน้าที่: | สำหรับปั๊ม | การใช้งาน: | ไม่สมดุล |
| รุ่น: | 560D | ซีลรอง: | NBR, EPDM, FKM |
| ลักษณะ: | การปรับตัวเอง การออกแบบที่ตั้ง | ตัวอย่าง: | สามารถให้ |
| การควบคุมคุณภาพ: | ควบคุมได้ 100% | ||
| เน้น: | วัลแคน 260b เซลเครื่องจักรกล,Tsurumi B ปั๊มระบายน้ํา,CNP WQ ปั๊ม ปริมณฑลกล |
||

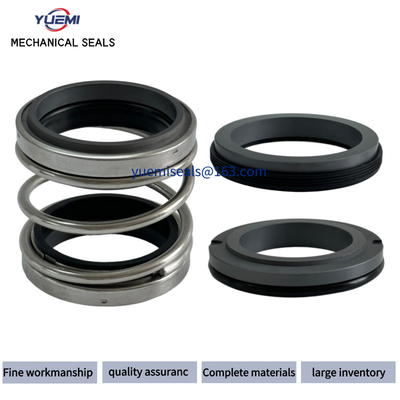

ซีลกันรั่วแบบสปริงหลายตัวเลือกใช้วัสดุอีลาสโตเมอร์หลากหลายชนิดเพื่อรองรับของเหลวในอุตสาหกรรมเกือบทุกประเภท ส่วนประกอบทั้งหมดถูกยึดเข้าด้วยกันด้วยแหวนสแน็ปในการออกแบบโครงสร้างที่เป็นหนึ่งเดียวและสามารถซ่อมแซมได้ง่าย ณ จุดติดตั้ง
| ส่วนประกอบ | ตัวเลือกวัสดุ |
|---|---|
| หน้าซีล | คาร์บอน, SiC, TC |
| แหวนรอง | เซรามิก, SiC, TC |
| อีลาสโตเมอร์ | NBR, EPDM, VITON |
| สปริง | SS304, SS316 |
| ชิ้นส่วนโลหะ | SS304, SS316 |
| รายการ | คำอธิบาย |
|---|---|
| 1.1 | หน้าซีล |
| 1.2 | แผ่นกันรั่ว |
| 1.3 | ปลอกสปริง |
| 1.4 | ปลอกขับเคลื่อน |
| 1.5 | สปริง |
| 2 | แหวนรอง |
| 3 | ปลอกมุม |
| 4 | แหวนรอง |
| d | d 1 | d 2 | d 3 | d 4 | d 5 | l | l 1 | l 2 | l 3 |
|---|---|---|---|---|---|---|---|---|---|
| 13 | 25 | 17 | 25 | - | - | 36 | 5 | - | - |
| 14 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 15 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 16 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 20 | 44 | 23 | 38 | 60 | 72 | 49 | 7 | 7 | 1.0 |
| 25 | 50 | 28 | 44 | 60 | 72 | 51 | 7 | 7 | 1.0 |
| 30 | 57 | 33 | 50 | 70 | 82 | 59 | 9 | 8 | 1.0 |
| 35 | 64 | 38 | 58 | 80 | 94 | 61 | 9 | 9 | 1.2 |
| 40 | 70 | 43 | 64 | 85 | 100 | 64.5 | 11 | 9 | 1.2 |
| 45 | 70 | 48 | 66 | 90 | 105 | 65 | 10 | 9 | 1.0 |
| 50 | 80 | 53 | 72 | 95 | 109 | 69.5 | 10 | 9 | 1.2 |
