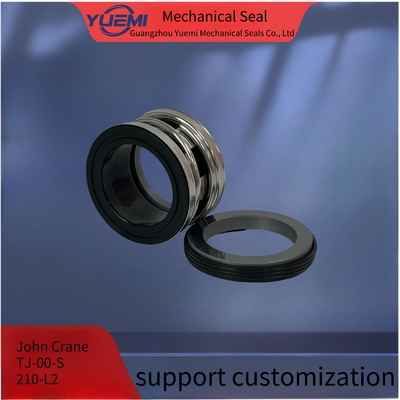

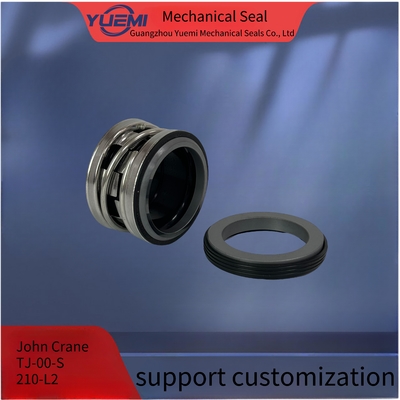

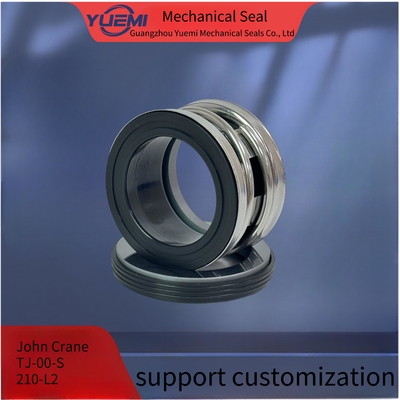

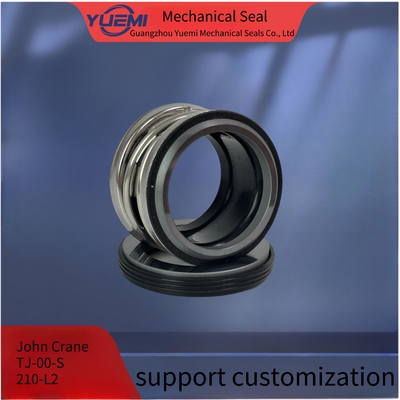

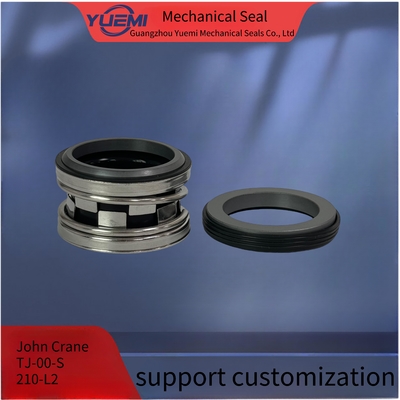

รายละเอียดสินค้า:
|
| รายการ: | 210-L1 | ความเร็ว: | การปิดเครื่องจักรกลความเร็วสูงสุด |
|---|---|---|---|
| กว้างของแกน: | 12 มิลลิเมตร ~ 100 มิลลิเมตร | SKU: | ทีเจ-00-ส |
| เน้น: | ODM วิศวกรรมเครื่องประปากล,วิศวกรรมเครื่องประปาเครื่องจักรกลของซิลิคอนคาร์ไบด์,ปริมณฑลซิลิคอนคาร์ไบด์ ODM |
||
ครับ
| รุ่น | d1 ((mm) | d3 | d7 | 11 | 12 | 13 | 14 |
| 2100-10 | 10 | 20 | 21 | 5 | 15.2 | 27.7 | 35.2 |
| 2100-12 | 12 | 22 | 23 | 6 | 15.2 | 26.7 | 34.2 |
| 2100-14 | 14 | 24 | 25 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-15 | 15 | 25 | 26 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-16 | 16 | 26 | 27 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-18 | 18 | 32 | 33 | 6 | 20.2 | 31.7 | 39.2 |
| 2100-20 | 20 | 34 | 35 | 6 | 20.2 | 31.7 | 39.2 |
| 2100-22 | 22 | 36 | 37 | 6 | 20.2 | 31.7 | 39.2 |
| 2100-24 | 24 | 38 | 39 | 6 | 20.2 | 34.2 | 44.2 |
| 2100-25 | 25 | 39 | 40 | 6 | 20.2 | 34.2 | 44.2 |
| 2100-28 | 28 | 42 | 43 | 6 | 26.2 | 36.7 | 44.2 |
| 2100-30 | 30 | 44 | 45 | 7 | 26.2 | 35.7 | 43.2 |
| 2100-32 | 32 | 46 | 48 | 7 | 26.2 | 35.7 | 48.2 |
| 2100-33 | 33 | 47 | 48 | 7 | 26.2 | 35.7 | 48.2 |
| 2100-35 | 35 | 49 | 50 | 8 | 26.2 | 34.7 | 47.2 |
| 2100-38 | 38 | 54 | 56 | 8 | 30.2 | 37.2 | 47.2 |
| 2100-40 | 40 | 56 | 58 | 8 | 30.2 | 37.2 | 47.2 |
| 2100-43 | 43 | 59 | 61 | 8 | 30.2 | 37.2 | 52.2 |
| 2100-45 | 45 | 61 | 63 | 8 | 30.2 | 37.2 | 52.2 |
| 2100-48 | 48 | 64 | 66 | 10 | 30.2 | 35.2 | 50.2 |
| 2100-50 | 50 | 66 | 70 | 10 | 30.2 | 37.7 | 50.2 |
| 2100-53 | 53 | 69 | 73 | 10 | 30.2 | 37.7 | 60.2 |
| 2100-55 | 55 | 71 | 75 | 10 | 30.2 | 37.7 | 60.2 |
| 2100-58 | 58 | 78 | 78 | 10 | 33.2 | 42.7 | 60.2 |
| 2100-60 | 60 | 80 | 80 | 12 | 33.2 | 40.7 | 58.2 |
| 2100 - 63 | 63 | 83 | 83 | 12 | 33.2 | 40.7 | 58.2 |
| 2100-65 | 65 | 85 | 85 | 12 | 33.2 | 40.7 | 68.2 |
| 2100-68 | 68 | 88 | 90 | 12 | 33.2 | 40.7 | 68.2 |
| 2100-70 | 70 | 90 | 92 | 12 | 33.2 | 48.2 | 68.2 |
| 2100-75 | 75 | 99 | 97 | 12 | 40.2 | 48.2 | 68.2 |
| 2100-80 | 80 | 104 | 105 | 14 | 40.2 | 47.7 | 77.7 |
| 2100-85 | 85 | 109 | 110 | 14 | 40.2 | 47.7 | 77.7 |
| 2100-90 | 90 | 114 | 115 | 14 | 40.2 | 52.7 | 77.7 |
| 2100-95 | 95 | 119 | 120 | 14 | 40.2 | 52.7 | 77.7 |
| 2100-100 | 100 | 124 | 125 | 14 | 40.2 | 52.7 | 77.7 |
| ประเภทของตรา | ซีรี่ย์ 2100 |
| ขนาด shaft | ขนาดเต็ม ((10-100 มม.) |
| อุณหภูมิ | -20 องศาถึง 120 องศา |
| ความดัน | ไม่เกิน 1.8MPa |
| ความเร็ว | ความเร็วสูงสุด 15m/s |
| ใบหน้า | SIC,TC |
| ที่นั่ง | คาร์บอน ซิก ทีซี |
| อีลาสโตเมอร์ | NBR,EPDM,Fkm |
| ลาย | SS304 SS316 |
| ส่วนโลหะ | SS304 SS316 |
การเตรียม:
1. Shaft กว้างภายนอกอยู่ในความอนุญาต +- 0.05mm
2. ช่องลื่น <0.1 มิลลิเมตร
3. ดาวลอยปลายแกน < 0.13 มม.
4ไม่มีขอบคมบนแกนเหนือวงแหวน
หมายเหตุ:
ระหว่างการติดตั้ง อย่าขีดข่วนหรือทําลายแหวน O.ถ้ามีอะไรที่เสียหาย กรุณาติดต่อเราเพื่อเปลี่ยนใหม่
การติดตั้งในโครงสร้าง:
1.ชุดทั้งหมดของกระสุนปิดถูกทําความสะอาดและอย่างละเอียดผ่านการตรวจสอบการรั่ว ก่อนการขาย เพื่อหลีกเลี่ยงความเสียหาย
2 ความสะดวกในการติดตั้งระหว่างการปิดและแกนคือ dl h6 0.8,และควรจะมีการนําเข้าในปลายแกน. กว้างภายนอกของแกนที่ตําแหน่งของสกรูควรจะเป็น 01 0.2 มิลลิเมตรเล็กกว่า,ทนต่อสกรู over- tighten.Lubricate แกนกับน้ํามัน
3วางปริมปริมในห้องปั๊ม
A: สะดวกสกรูสล็อตสี่สล็อตของ flanges,การันตีสื่อที่นําเข้าในรู"G"ที่ตําแหน่งบน
B: สะดวกสกรู 4 ชิ้นและวางหมวกแกนบนแกน
C: ถอดแผ่นขนาด 4 ใบไว้ และจะใช้ในอนาคต
ถอนออก
D: ติดต่อท่อ lead_in กลางกับรู"G"เพื่อล้างความร้อนการขัดและ
การล้างห้องปิดเมื่อปั๊มทํางาน
หมายเหตุ:
การติดตั้งที่ครบถ้วน โดยการหมุนหมุนหมุนด้วยมือเพื่อตรวจสอบการหมุน และการหมุนไม่เรียบร้อย
เราต้องการที่จะทํางานร่วมกันอย่างซื่อสัตย์กับลูกค้า เพื่อให้บริการผลิตภัณฑ์ที่มีคุณภาพสูง และความสามารถ
