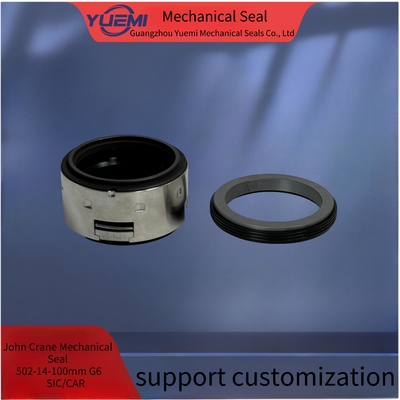

จอห์นเครน ซิลิคอนคาร์ไบด์ ปั๊มน้ํา ปรากฏ 502-14-100mm G60 สแตติกวงแหวนแรงดันสูง

สื่อ: น้ํา น้ํามัน และบาง
สารสกัด
อุณหภูมิ: -20°C ถึง 120°C
ความดัน: ≤ 2.5MPa
ความเร็ว: s15m/s
วัสดุ
แหวนคงที่: เซรามิค/Sic/TC

แหวนหมุน: คาร์บอน / ซิก / ทีซี

ปรางรอง:NBR/EPDM/Fkm

สตรอมและส่วนโลหะ: สแตนเลส

Mechanical Seal ประเภท YM502 เป็นหนึ่งในการประกอบการที่ดีที่สุด ปริมณฑลปริมณฑลปริมณฑลปริมณฑลปริมณฑล

มีการออกแบบกล่องเอลาสโตเมอร์ปิดเต็ม

ไม่รู้สึกถึงการเล่นและหมดแรง

Bellows ไม่ควรบิดเนื่องจากการขับเคลื่อนสองทิศทางและแข็งแรง

ปริมณฑลเดียวและสปริงเดียว

สอดคล้องกับมาตรฐาน DIN24960

การเตรียม:
1. Shaft กว้างภายนอกอยู่ในความอนุญาต +- 0.05mm
2. ช่องลื่น <0.1 มิลลิเมตร
3. ดาวลอยปลายแกน < 0.13 มม.
4ไม่มีขอบคมบนแกนเหนือวงแหวน

หมายเหตุ:
ระหว่างการติดตั้ง อย่าขีดข่วนหรือทําลายแหวน O.ถ้ามีอะไรที่เสียหาย กรุณาติดต่อเราเพื่อเปลี่ยนใหม่

การติดตั้งในโครงสร้าง:
1.ชุดทั้งหมดของกระสุนปิดถูกทําความสะอาดและอย่างละเอียดผ่านการตรวจสอบการรั่ว ก่อนการขาย เพื่อหลีกเลี่ยงความเสียหาย

2 ความสะดวกในการติดตั้งระหว่างการปิดและแกนคือ dl h6 0.8,และควรจะมีการนําเข้าในปลายแกน. กว้างภายนอกของแกนที่ตําแหน่งของสกรูควรจะเป็น 01 0.2 มิลลิเมตรเล็กกว่า,ทนต่อสกรู over- tighten.Lubricate แกนกับน้ํามัน

3วางปริมปริมในห้องปั๊ม
A: สะดวกสกรูสล็อตสี่สล็อตของ flanges,การันตีสื่อที่นําเข้าในรู"G"ที่ตําแหน่งบน

B: สะดวกสกรู 4 ชิ้นและวางหมวกแกนบนแกน
C: ถอดแผ่นขนาด 4 ใบไว้ และจะใช้ในอนาคต
ถอนออก
D: ติดต่อท่อ lead_in กลางกับรู"G"เพื่อล้างความร้อนการขัดและ
การล้างห้องปิดเมื่อปั๊มทํางาน

หมายเหตุ:
การติดตั้งที่ครบถ้วน โดยการหมุนหมุนหมุนด้วยมือเพื่อตรวจสอบการหมุน และการหมุนไม่เรียบร้อย
