รายละเอียดสินค้า:
|
| โครงสร้าง: | อุตสาหกรรมทั่วไป | การปิดผนึกรอง: | ซิก ซิก |
|---|---|---|---|
| กว้างของแกน: | CH-12mm | OEM/ODM: | มีจำหน่าย |
| เน้น: | กรุงเทพมหานคร,ปิดเครื่องกล 12 มม,ปริมประทับแกน 12 มิลลิเมตรสําหรับปั๊มน้ํา |
||

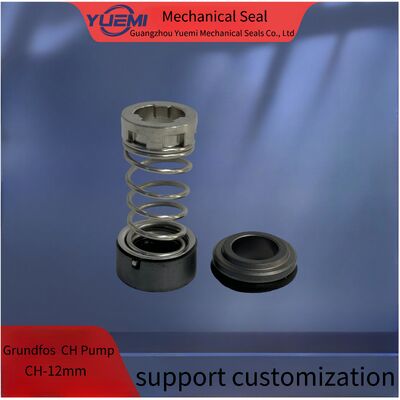

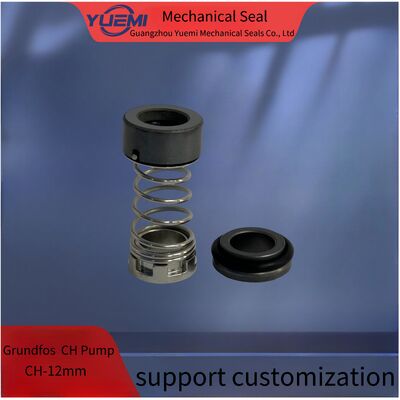

Grundfos Shaft SIC ปิดกลสําหรับปั๊มน้ํา CH2-30/4-30 CH-12mm
YM Seal ประเภท CH-12 สามารถใช้ใน Grund fos® พั๊ม
ปั๊มซีรีส์ JP, CH8, CH12, CRK12, CRK14, SPK1, SPK2, SPK4, SPK8, CR2, CR4 ขนาดแกน 12 มม.
ปริมาตรเทคนิค
| อุณหภูมิ | -30°C~+200°C |
| ความดัน | ≤1.2Mp a |
| ความเร็ว | ≤ 12m/s |
วัสดุ
| แหวนหมุน | SIC CAR CE TC |
| แหวนคงที่ |
SIC CAR CE TC |
| ลาย | SUS304/SUS316 |
| ที่นั่งตั้ง | SUS304/SUS316 |
| ผนึกรอง |
Fkm/EPDM |
| ตัวถือแหวนหมุน | SUS304/SUS316 |
การเตรียม:
1. Shaft กว้างภายนอกอยู่ในความอนุญาต +- 0.05mm
2. ช่องลื่น <0.1 มิลลิเมตร
3. ดาวลอยปลายแกน < 0.13 มม.
4ไม่มีขอบคมบนแกนเหนือวงแหวน
หมายเหตุ:
ระหว่างการติดตั้ง อย่าขีดข่วนหรือทําลายแหวน O.ถ้ามีอะไรที่เสียหาย กรุณาติดต่อเราเพื่อเปลี่ยนใหม่
การติดตั้งในโครงสร้าง:
1.ชุดทั้งหมดของกระสุนปิดถูกทําความสะอาดและอย่างละเอียดผ่านการตรวจสอบการรั่ว ก่อนการขาย เพื่อหลีกเลี่ยงความเสียหาย
2 ความสะดวกในการติดตั้งระหว่างการปิดและแกนคือ dl h6 0.8,และควรจะมีการนําเข้าในปลายแกน. กว้างภายนอกของแกนที่ตําแหน่งของสกรูควรจะเป็น 01 0.2 มิลลิเมตรเล็กกว่า,ทนต่อสกรู over- tighten.Lubricate แกนกับน้ํามัน
3วางปริมปริมในห้องปั๊ม
A: สะดวกสกรูสล็อตสี่สล็อตของ flanges,การันตีสื่อที่นําเข้าในรู"G"ที่ตําแหน่งบน
B: สะดวกสกรู 4 ชิ้นและวางหมวกแกนบนแกน
C: ถอดแผ่นขนาด 4 ใบไว้ และจะใช้ในอนาคต
ถอนออก
D: ติดต่อท่อ lead_in กลางกับรู"G"เพื่อล้างความร้อนการขัดและ
การล้างห้องปิดเมื่อปั๊มทํางาน
หมายเหตุ:
การติดตั้งที่ครบถ้วน โดยการหมุนหมุนหมุนด้วยมือเพื่อตรวจสอบการหมุน และการหมุนไม่เรียบร้อย
เราต้องการที่จะทํางานร่วมกันอย่างซื่อสัตย์กับลูกค้า เพื่อให้บริการผลิตภัณฑ์ที่มีคุณภาพสูง และความสามารถ
ผู้ติดต่อ: ZENG
โทร: +8617620005542
