รายละเอียดสินค้า:
|
| เครื่องหมายการค้า: | YUEMI | หน้าที่: | ซีเอ็ม ปั้ม |
|---|---|---|---|
| กว้างของแกน: | ซม.-16มม | คําสําคัญ: | ซีลปั๊ม GLF |
| เน้น: | Grundfos 16 มิลลิเมตร ปิดเครื่องกล,ปิดเครื่องจักรกล 16 มิลลิเมตร,ปริมณฑล Grundfos ปั๊มปั๊มหลวง |
||

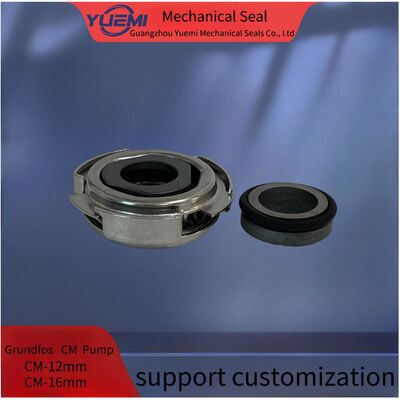

ประเภท:ชุดสําหรับปั๊มรุ่น Grundfos CM
ตัวแทน: AES SOS
อุณหภูมิ: -20°C ถึง +180°C
ความดัน: ≤1.2Mpa
ความเร็ว: ≤10m/s
วัสดุ: A.B,Q1,Q2,P,E,V,F,G
เซลนี้มีเครื่องหมายสองประเภท หนึ่งเป็นกลม มันคือ GR-G11
อีกตัวหนึ่งคือกลมกลิ้ง มันคือ GR-G11-E
|
P (mm) |
D1 | D3 | T |
| 12 | 22.5 | 48 | 23.6 |
| 16 | 27.0 | 48 | 23.6 |
| ชุดสําหรับปั๊มซีรีส์ Grundfoss CM แทน:AES SOS | |
| อุณหภูมิ:-20oC ถึง 200oC ขึ้นอยู่กับเอลาสโตเมอร์ ความดัน:สูงสุด 25 บาร์ ความเร็ว: สูงสุด 20 m/s ขนาดแกน: 12mm.16mm |
วัสดุ หน้า: คาร์บอน, SiC, TC ที่นั่ง: SIC, TC O-ring:NBR, EPDM, Fkm, Aflas, Kalrez, Chemraz เป็นต้น สปริง: SS304, SS316 อะไหล่โลหะ: SS304, SS316 |
| ธรากนี้มีสองประเภทของสติชั่นเนอรี่ หนึ่งเป็นกลม, มันคือ GR-G11, และอีกอันเป็นกลม, มันคือ GR-G11-E. ขนาดแกน 12 มิลลิเมตร Cartridge Mechanical Seal สําหรับปั๊มแนวราบ CM1 CM3 CM5 ขนาดแกน 16 มิลลิเมตร กระสุน ปิดกลสําหรับปั๊มแนวราบ CM10 CM15 CM25 ปั๊มที่จะแทน AES SOS Glf Cartridge Mechanical Seal สําหรับปั๊ม Arie-Aqqe CM 12 CM 16 สําหรับ GrundfosS CM CME CMV ปั๊ม CM1 CM3 CM5 ปั๊ม Grundfoss: JP Ch8 Ch12 CRK (I) 2 CRK (I) 4 SPK1 SPK2 SPK4 SPK8 Cr2 Cr4 AQQE AQQV 96932392 |
|
การเตรียม:
1. Shaft กว้างภายนอกอยู่ในความอนุญาต +- 0.05mm
2. ช่องลื่น <0.1 มิลลิเมตร
3. ดาวลอยปลายแกน < 0.13 มม.
4ไม่มีขอบคมบนแกนเหนือวงแหวน
หมายเหตุ:
ระหว่างการติดตั้ง อย่าขีดข่วนหรือทําลายแหวน O.ถ้ามีอะไรที่เสียหาย กรุณาติดต่อเราเพื่อเปลี่ยนใหม่
การติดตั้งในโครงสร้าง:
1.ชุดทั้งหมดของกระสุนปิดถูกทําความสะอาดและอย่างละเอียดผ่านการตรวจสอบการรั่ว ก่อนการขาย เพื่อหลีกเลี่ยงความเสียหาย
2 ความสะดวกในการติดตั้งระหว่างการปิดและแกนคือ dl h6 0.8,และควรจะมีการนําเข้าในปลายแกน. กว้างภายนอกของแกนที่ตําแหน่งของสกรูควรจะเป็น 01 0.2 มิลลิเมตรเล็กกว่า,ทนต่อสกรู over- tighten.Lubricate แกนกับน้ํามัน
3วางปริมปริมในห้องปั๊ม
A: สะดวกสกรูสล็อตสี่สล็อตของ flanges,การันตีสื่อที่นําเข้าในรู"G"ที่ตําแหน่งบน
B: สะดวกสกรู 4 ชิ้นและวางหมวกแกนบนแกน
C: ถอดแผ่นขนาด 4 ใบไว้ และจะใช้ในอนาคต
ถอนออก
D: ติดต่อท่อ lead_in กลางกับรู"G"เพื่อล้างความร้อนการขัดและ
การล้างห้องปิดเมื่อปั๊มทํางาน
หมายเหตุ:
การติดตั้งที่ครบถ้วน โดยการหมุนหมุนหมุนด้วยมือเพื่อตรวจสอบการหมุน และการหมุนไม่เรียบร้อย
เราต้องการที่จะทํางานร่วมกันอย่างซื่อสัตย์กับลูกค้า เพื่อให้บริการผลิตภัณฑ์ที่มีคุณภาพสูง และความสามารถ
