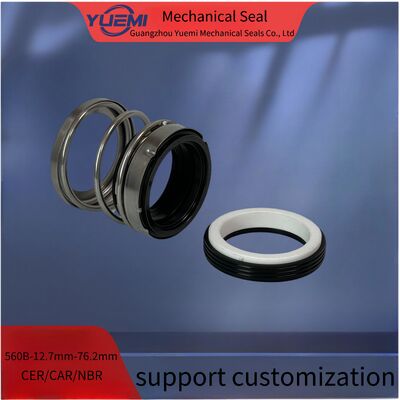

รายละเอียดสินค้า:
|
| ประเภท: | ซีลยางเบลโลว์ | หน้าที่: | ปั๊ม |
|---|---|---|---|
| การใช้งาน: | ไม่สมดุล | กว้างของแกน: | 0.5-3" มิลลิเมตร |
| ใบหน้า: | NBR แคลิฟอร์เนีย CE | คําสําคัญ: | เซลเลสโตเมอร์ |
| เน้น: | NBR ปั๊มน้ํา ปริมณฑลกล,CA ปั๊มน้ํา ปิดกลไก,CE ปริมณฑลกลของปั๊มน้ํา |
||
โปรแกรมการใช้งาน โมเดลปั๊มน้ํา
| รุ่น | d1 ((นิ้ว) | d3 | d6 | d7 | 11 | 13 |
| 560B-3/8" | 9.525 | 23.5 | 14.3 | 22.23 | 28.6 | 7.9 |
| 560B-1/2" | 12.700 | 26 | 17.5 | 25.4 | 28.6 | 7.9 |
| 560B-5/8" | 15.875 | 30 | 20.6 | 31.75 | 32.5 | 10.3 |
| 560B-3/4" | 19.050 | 32.5 | 23.8 | 34.93 | 32.5 | 10.3 |
| 560B-7/8" | 22.225 | 37.5 | 27.0 | 38.1 | 34.1 | 10.3 |
| 560B-1" | 25.400 | 44 | 30.2 | 41.28 | 36.5 | 11.1 |
| 560B-1-1/8" | 28.575 | 48 | 33.3 | 44.45 | 38.1 | 11.1 |
| 560B-1-1/4" | 31.750 | 50 | 36.5 | 47.63 | 38.1 | 11.1 |
| 560B-1-3/8" | 34.925 | 54.5 | 39.7 | 50.8 | 39.7 | 11.1 |
| 560B-1-1/2" | 38.100 | 58.5 | 42.9 | 53.98 | 39.7 | 11.1 |
| 560B-1-5/8" | 41.275 | 64 | 46 | 60.33 | 47.6 | 12.7 |
| 560B-1-3/4" | 44.450 | 67 | 49.2 | 63.5 | 47.6 | 12.7 |
| 560B-1-7/8" | 47.625 | 71 | 52.4 | 66.68 | 50.8 | 12.7 |
| 560B-2" | 50.800 | 73.5 | 55.6 | 69.85 | 50.8 | 12.7 |
| 560B-2-1/8" | 53.975 | 75.6 | / | 76.2 | 57.2 | 14.3 |
| 560B-2-1/4" | 57.150 | 80 | 65 | 79.38 | 57.2 | 14.3 |
| 560B-2-3/8" | 60.325 | 79.6 | / | 82.55 | 57.2 | 14.3 |
| 560B-2-1/2" | 63.500 | 84.9 | 70 | 85.73 | 60.3 | 14.3 |
| 560B-2-5/8" | 66.675 | 84.6 | / | 85.725 | 65.1 | 15.9 |
| 560B-2-3/4" | 69.850 | 93 | / | 88.9 | 65.1 | 15.9 |
| 560B-3" | 76.200 | 102 | / | 98.425 | 68.3 | 15.9 |
สภาพการทํางาน
| ความดัน: ≤0.8Mpa |
| ความเร็วหมุน: ≤10m/s |
| อุณหภูมิ: ≤-40 ~ 150 °C |
| การใช้งาน: |
| น้ํามัน น้ําและเหลวที่รสสลายทั่วไป ใช้ในปั๊มเย็นอัตโนมัติ ปั๊มหลุดศูนย์กลาง ปั๊มดําน้ํา และปั๊มอุตสาหกรรมทั่วไป |
| ลักษณะการออกแบบ: |
| คุณลักษณะการปรับตัวของสปริงสปริงแบบเดียวที่ไม่ซับซ้อนชําระค่าตอบแทนสําหรับแกนที่เกิน |
สาร:
| 1 | แหวนคงที่ | เซรามิก/SiC/TC |
| 2 | แหวนหมุน | คาร์บอน/SiC/TC/SUS304 |
| 3 | ผนึกรอง | NBR/EPDM/Fkm |
| 4 | สปิน&ส่วนอื่น ๆ | SUS304/SUS316L |
การเตรียม:
1. Shaft กว้างภายนอกอยู่ในความอนุญาต +- 0.05mm
2. ช่องลื่น <0.1 มิลลิเมตร
3. ดาวลอยปลายแกน < 0.13 มม.
4ไม่มีขอบคมบนแกนเหนือวงแหวน
หมายเหตุ:
ระหว่างการติดตั้ง อย่าขีดข่วนหรือทําลายแหวน O.ถ้ามีอะไรที่เสียหาย กรุณาติดต่อเราเพื่อเปลี่ยนใหม่
การติดตั้งในโครงสร้าง:
1.ชุดทั้งหมดของกระสุนปิดถูกทําความสะอาดและอย่างละเอียดผ่านการตรวจสอบการรั่ว ก่อนการขาย เพื่อหลีกเลี่ยงความเสียหาย
2 ความสะดวกในการติดตั้งระหว่างการปิดและแกนคือ dl h6 0.8,และควรจะมีการนําเข้าในปลายแกน. กว้างภายนอกของแกนที่ตําแหน่งของสกรูควรจะเป็น 01 0.2 มิลลิเมตรเล็กกว่า,ทนต่อสกรู over- tighten.Lubricate แกนกับน้ํามัน
3วางปริมปริมในห้องปั๊ม
A: สะดวกสกรูสล็อตสี่สล็อตของ flanges,การันตีสื่อที่นําเข้าในรู"G"ที่ตําแหน่งบน
B: สะดวกสกรู 4 ชิ้นและวางหมวกแกนบนแกน
C: ถอดแผ่นขนาด 4 ใบไว้ และจะใช้ในอนาคต
ถอนออก
D: ติดต่อท่อ lead_in กลางกับรู"G"เพื่อล้างความร้อนการขัดและ
การล้างห้องปิดเมื่อปั๊มทํางาน
หมายเหตุ:
การติดตั้งที่ครบถ้วน โดยการหมุนหมุนหมุนด้วยมือเพื่อตรวจสอบการหมุน และการหมุนไม่เรียบร้อย
