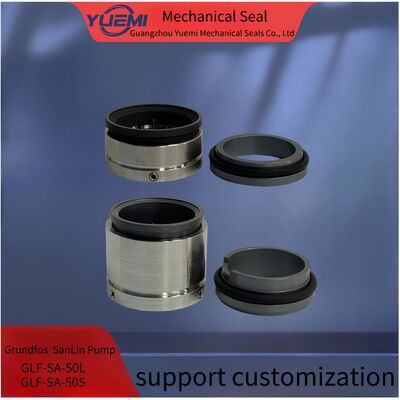

รายละเอียดสินค้า:
|
| เครื่องหมายการค้า: | YUEMI | ปั๊ม: | ปั๊มกรุนด์ฟอส |
|---|---|---|---|
| หน้าที่: | สําหรับปั๊ม เครื่องบด | กว้างของแกน: | GLF-SA-50L GLF-SA-50S |
| เน้น: | ซานลิน เครื่องประปาเครื่องจักรกล,GLF แม็กนิคซีล grundfos cr 10,ซานลิน 32 มิลลิเมตร |
||
คําอธิบายสินค้า:
การแทนที่:
เหมาะสําหรับ CR, CRN และ CRI ซีรี่ย์ Sarlin ปั๊ม
GLF-SA-S: 38MM; 50MM; 65MM
GLF-SA-L: 32MM; 38MM; 50MM; 65MM
|
อุณหภูมิ
|
-30oC ถึง 200oC
|
|
ความดัน
|
สูงสุด 25 บาร์
|
|
ความเร็ว
|
ความเร็วสูงสุด 20 m/s
|
|
อนุญาตการเล่นปลาย/การพลอยทางแกน
|
± 0.1 มม
|
|
ขนาด
|
32 มม; 38 มม; 50 มม; 65 มม |
|
ยี่ห้อ
|
JR
|
|
ใบหน้า
|
SiC,CAR,TC
|
|
ที่นั่ง
|
TC, SiC
|
|
อีลาสโตเมอร์
|
NBR, EPDM, Fkm AFAL เป็นต้น
|
|
ลาย
|
SS304, SS316
|
|
ส่วนโลหะ
|
SS304, SS316
|
การเตรียม:
1. Shaft กว้างภายนอกอยู่ในความอนุญาต +- 0.05mm
2. ช่องลื่น <0.1 มิลลิเมตร
3. ดาวลอยปลายแกน < 0.13 มม.
4ไม่มีขอบคมบนแกนเหนือวงแหวน
หมายเหตุ:
ระหว่างการติดตั้ง อย่าขีดข่วนหรือทําลายแหวน O.ถ้ามีอะไรที่เสียหาย กรุณาติดต่อเราเพื่อเปลี่ยนใหม่
การติดตั้งในโครงสร้าง:
1.ชุดทั้งหมดของกระสุนปิดถูกทําความสะอาดและอย่างละเอียดผ่านการตรวจสอบการรั่ว ก่อนการขาย เพื่อหลีกเลี่ยงความเสียหาย
2 ความสะดวกในการติดตั้งระหว่างการปิดและแกนคือ dl h6 0.8,และควรจะมีการนําเข้าในปลายแกน. กว้างภายนอกของแกนที่ตําแหน่งของสกรูควรจะเป็น 01 0.2 มิลลิเมตรเล็กกว่า,ทนต่อสกรู over- tighten.Lubricate แกนกับน้ํามัน
3วางปริมปริมในห้องปั๊ม
A: สะดวกสกรูสล็อตสี่สล็อตของ flanges,การันตีสื่อที่นําเข้าในรู"G"ที่ตําแหน่งบน
B: สะดวกสกรู 4 ชิ้นและวางหมวกแกนบนแกน
C: ถอดแผ่นขนาด 4 ใบไว้ และจะใช้ในอนาคต
ถอนออก
D: ติดต่อท่อ lead_in กลางกับรู"G"เพื่อล้างความร้อนการขัดและ
การล้างห้องปิดเมื่อปั๊มทํางาน
หมายเหตุ:
การติดตั้งที่ครบถ้วน โดยการหมุนหมุนหมุนด้วยมือเพื่อตรวจสอบการหมุน และการหมุนไม่เรียบร้อย
เราต้องการที่จะทํางานร่วมกันอย่างซื่อสัตย์กับลูกค้า เพื่อให้บริการผลิตภัณฑ์ที่มีคุณภาพสูง และความสามารถ
