รายละเอียดสินค้า:
|
| เครื่องหมายการค้า: | YUEMI | หน้าที่: | ปั๊มน้ำ |
|---|---|---|---|
| การใช้งาน: | ไม่สมดุล | กว้างของแกน: | 156-8 มม.~50 มม |
| การปิดผนึกรอง: | ซิกแคลิฟอร์เนีย | มาตรฐานหรือไม่มาตรฐาน: | มาตรฐาน |
| คําสําคัญ: | ตราปั้ม | ประเภท: | สปริงเดี่ยว |
| สไตล์: | ซีลเครื่องกล | ||
| เน้น: | พั๊ม Wilo ที่ไม่สมดุล ปิดเครื่องจักรกล,156 ปั๊ม Wilo ปริมณฑลกล,OEM wilo ปั๊มปัด |
||
| รุ่น | d1 ((mm) | d2 | d6 | d7 | l1 | 13 | |
|
156-8 156-9 156-10 156-11 156-12 156-13 156-14 156-15 156-16 156-17 156-18 156-19 |
8 6 10 11 12 13 14 15 16 17 18 19 |
16.0 18.0 20.0 20.0 22.5 22.5 24.5 24.5 28.5 28.5 31.5 31.5 |
13 16 16 16 17 17 21 21 22 22 25 25 |
18/21 21 20/22/24 24 26 26 28/30 28/30 32 32 35 35 |
18 23 23 23 24 24 25 25 27 27 29 29 |
5/6 6 6.5 7 7 7 7 7 8 8 8 8 |
|
156-20 156-22 156-25 156-28 156-30 156-32 156-35 156-38 156-40 156-45 156-50 |
20 22 25 28 30 32 35 38 40 45 50 |
31.5 34.5 37.5 40.5 44.5 47.5 50.5 55.0 56.5 61.5 66.5 |
27 29 32 34 38 40 44 46 48 52 58 |
38 40 44 46 50 54 58 60 64 66 72 |
31 32 33 34 35 37 40 42 43 45 47 |
8 8 6 9 9 9 10 10 10 10 10 |

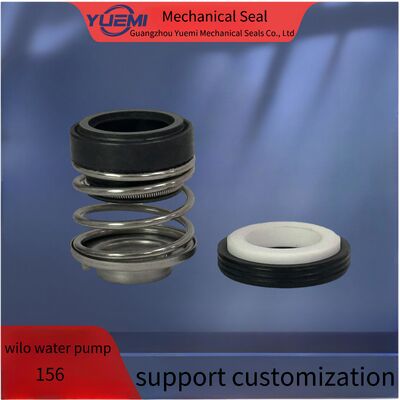

ปริมณฑลเครื่องจักรกลทั่วไป ประเภท YM156 ได้ถูกออกแบบมาสําหรับการใช้งานที่ใช้งานได้ในระดับต่ํา, ด้วยการติดตั้งที่ง่ายและคุณสมบัติการทํางานที่ดี.เครื่องปั๊มระบาย, ปั๊มน้ําแรงงานต่ําและระบบทําความร้อน
การปรับประทับรองที่สองที่มีสปริงเข็มขัดที่ติดตั้งเพื่อรักษาความยืดหยุ่นทางแกนและเพิ่มผลการปรับประทับ
Aมีให้เลือกใน 3 ประเภท โดยแต่ละประเภทมีการเชื่อมต่อหมุนที่แตกต่างกัน การติดตั้งและเปลี่ยนง่าย
สายพายเดียว, ใบประปาเดียว
ปริมาตรเทคนิค
| อุณหภูมิ | -30°C~+200°C |
| ความดัน | ≤2Mp a |
| ความเร็ว | ≤10m/s |
| กลาง | น้ํา |
วัสดุ
| แหวนหมุน |
SiC/VIT |
| แหวนคงที่ |
SiC/VIT |
| ลาย | SUS304/SUS316 |
| ที่นั่งตั้ง | SUS304/SUS316 |
| ผนึกรอง |
Fkm/EPDM |
| ตัวถือแหวนหมุน | SUS304/SUS316 |
การเตรียม:
1. Shaft กว้างภายนอกอยู่ในความอนุญาต +- 0.05mm
2. ช่องลื่น <0.1 มิลลิเมตร
3. ดาวลอยปลายแกน < 0.13 มม.
4ไม่มีขอบคมบนแกนเหนือวงแหวน
หมายเหตุ:
ระหว่างการติดตั้ง อย่าขีดข่วนหรือทําลายแหวน O.ถ้ามีอะไรที่เสียหาย กรุณาติดต่อเราเพื่อเปลี่ยนใหม่
การติดตั้งในโครงสร้าง:
1.ชุดทั้งหมดของกระสุนปิดถูกทําความสะอาดและอย่างละเอียดผ่านการตรวจสอบการรั่ว ก่อนการขาย เพื่อหลีกเลี่ยงความเสียหาย
2 ความสะดวกในการติดตั้งระหว่างการปิดและแกนคือ dl h6 0.8,และควรจะมีการนําเข้าในปลายแกน. กว้างภายนอกของแกนที่ตําแหน่งของสกรูควรจะเป็น 01 0.2 มิลลิเมตรเล็กกว่า,ทนต่อสกรู over- tighten.Lubricate แกนกับน้ํามัน
3วางปริมปริมในห้องปั๊ม
A: สะดวกสกรูสล็อตสี่สล็อตของ flanges,การันตีสื่อที่นําเข้าในรู"G"ที่ตําแหน่งบน
B: สะดวกสกรู 4 ชิ้นและวางหมวกแกนบนแกน
C: ถอดแผ่นขนาด 4 ใบไว้ และจะใช้ในอนาคต
ถอนออก
D: ติดต่อท่อ lead_in กลางกับรู"G"เพื่อล้างความร้อนการขัดและ
การล้างห้องปิดเมื่อปั๊มทํางาน
หมายเหตุ:
การติดตั้งที่ครบถ้วน โดยการหมุนหมุนหมุนด้วยมือเพื่อตรวจสอบการหมุน และการหมุนไม่เรียบร้อย
เราต้องการที่จะทํางานร่วมกันอย่างซื่อสัตย์กับลูกค้า เพื่อให้บริการผลิตภัณฑ์ที่มีคุณภาพสูง และความสามารถ
