รายละเอียดสินค้า:
|
| เครื่องหมายการค้า: | YUEMI | หน้าที่: | ปั๊มน้ำ |
|---|---|---|---|
| การใช้งาน: | ไม่สมดุล | กว้างของแกน: | 35mm ~ 130mm |
| การปิดผนึกรอง: | FKM SIC SIC | มาตรฐานหรือไม่มาตรฐาน: | มาตรฐาน |
| คําสําคัญ: | ตราปั้ม | ประเภท: | สปริงเดี่ยว |
| สไตล์: | ซีลเครื่องกล | ||
| เน้น: | ODM ปิดเครื่องจักรกลสปริงเดียว,GB105 ปิดเครื่องจักรกลแบบสปริงเดียว,GB105 ปิดการบรรจุเครื่องกล |
||

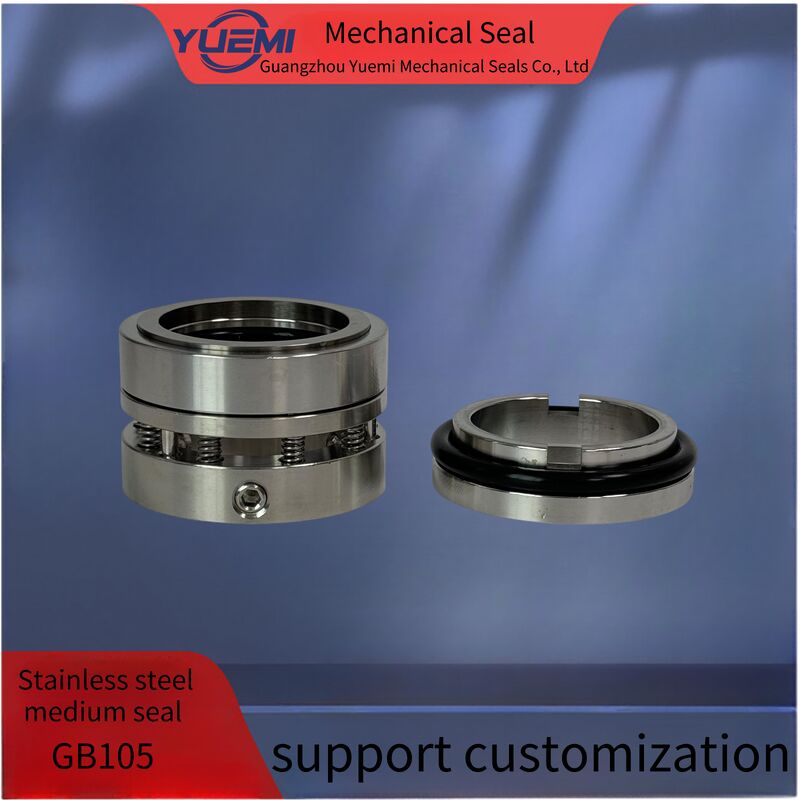

การปิดเครื่องจักรกลขนาดกลางจากสแตนเลส สําหรับปั๊มน้ําเคมีและอุตสาหกรรมการผลิตกระดาษ GB105
105 ตราปิด:เนื้อหา ตราปิดเดียว ตราสปริงหลายสปริง
105B seal: เนื้อหา, seal เดี่ยว, หลายสปริง, สมดุล
กลาง: น้ํามัน, น้ํามันถ่านหิน, ไดเซล, เกทช์, น้ํามันดิบ, น้ํามันหนัก, สารหล่อลื่น, เบนเซน, ไพริดีน, ฟีโนล, ไอนิทริกแอซิด, ไฮโดรคลอริกแอซิดที่ประมวลผล, ไอนิทริกแอซิด, ยูเรีย, ลี, น้ําทะเล
ความดันในห้องปิด: 105=0.8MPa 105B=1.6MPa
อุณหภูมิในห้องปิด: -45 °C ~ 200 °C
ความเร็วเชิงเส้น:3000r/mm ((25m/Sec)
| d | D0 | D | D1 | D2 | D3 | L1 | L2 | L3 | L4 |
| 35 | 28 | 57 | 45 | 55 | 60 | 38 | 53 | 48 | 63 |
| 40 | 34 | 62 | 50 | 60 | 65 | 38 | 53 | 48 | 63 |
| 45 | 38 | 67 | 55 | 65 | 70 | 39 | 54 | 49 | 64 |
| 50 | 44 | 72 | 60 | 70 | 75 | 39 | 54 | 49 | 64 |
| 55 | 48 | 77 | 65 | 75 | 80 | 39 | 54 | 49 | 64 |
| 60 | 52 | 82 | 70 | 80 | 85 | 39 | 54 | 49 | 64 |
| 65 | 58 | 91 | 80 | 90 | 95 | 44 | 62 | 51 | 69 |
| 70 | 62 | 96 | 85 | 97 | 100 | 44 | 65 | 54 | 75 |
| 75 | 66 | 101 | 90 | 102 | 105 | 44 | 65 | 54 | 75 |
| 80 | 72 | 126 | 95 | 107 | 110 | 44 | 65 | 54 | 75 |
| 85 | 76 | 111 | 100 | 112 | 115 | 46 | 67 | 56 | 77 |
| 06 | 82 | 116 | 105 | 117 | 120 | 46 | 67 | 56 | 77 |
| 95 | 85 | 121 | 110 | 122 | 125 | 46 | 67 | 56 | 77 |
| 100 | 90 | 126 | 115 | 127 | 130 | 46 | 67 | 56 | 77 |
| 110 | 100 | 140 | 130 | 142 | 145 | 51 | 74 | 63 | 86 |
ปริมาตรเทคนิค
| อุณหภูมิ | -30°C~+200°C |
| ความดัน | ≤2Mp a |
| ความเร็ว | ≤10m/s |
| กลาง | น้ํา |
วัสดุ
| แหวนหมุน |
SiC/VIT |
| แหวนคงที่ |
SiC/VIT |
| ลาย | SUS304/SUS316 |
| ที่นั่งตั้ง | SUS304/SUS316 |
| ผนึกรอง |
Fkm/EPDM |
| ตัวถือแหวนหมุน | SUS304/SUS316 |
การเตรียม:
1. Shaft กว้างภายนอกอยู่ในความอนุญาต +- 0.05mm
2. ช่องลื่น <0.1 มิลลิเมตร
3. ดาวลอยปลายแกน < 0.13 มม.
4ไม่มีขอบคมบนแกนเหนือวงแหวน
หมายเหตุ:
ระหว่างการติดตั้ง อย่าขีดข่วนหรือทําลายแหวน O.ถ้ามีอะไรที่เสียหาย กรุณาติดต่อเราเพื่อเปลี่ยนใหม่
การติดตั้งในโครงสร้าง:
1.ชุดทั้งหมดของกระสุนปิดถูกทําความสะอาดและอย่างละเอียดผ่านการตรวจสอบการรั่ว ก่อนการขาย เพื่อหลีกเลี่ยงความเสียหาย
2 ความสะดวกในการติดตั้งระหว่างการปิดและแกนคือ dl h6 0.8,และควรจะมีการนําเข้าในปลายแกน. กว้างภายนอกของแกนที่ตําแหน่งของสกรูควรจะเป็น 01 0.2 มิลลิเมตรเล็กกว่า,ทนต่อสกรู over- tighten.Lubricate แกนกับน้ํามัน
3วางปริมปริมในห้องปั๊ม
A: สะดวกสกรูสล็อตสี่สล็อตของ flanges,การันตีสื่อที่นําเข้าในรู"G"ที่ตําแหน่งบน
B: สะดวกสกรู 4 ชิ้นและวางหมวกแกนบนแกน
C: ถอดแผ่นขนาด 4 ใบไว้ และจะใช้ในอนาคต
ถอนออก
D: ติดต่อท่อ lead_in กลางกับรู"G"เพื่อล้างความร้อนการขัดและ
การล้างห้องปิดเมื่อปั๊มทํางาน
หมายเหตุ:
การติดตั้งที่ครบถ้วน โดยการหมุนหมุนหมุนด้วยมือเพื่อตรวจสอบการหมุน และการหมุนไม่เรียบร้อย
