รายละเอียดสินค้า:
|
| เครื่องหมายการค้า: | YUEMI | หน้าที่: | ปั๊มน้ำ |
|---|---|---|---|
| การใช้งาน: | ไม่สมดุล | กว้างของแกน: | 25 มม.~130 มม |
| การปิดผนึกรอง: | FKM SIC SIC SIC | มาตรฐานหรือไม่มาตรฐาน: | มาตรฐาน |
| คําสําคัญ: | ตราปั้ม | ประเภท: | สปริงเดี่ยว |
| สไตล์: | ซีลเครื่องกล | ||
| เน้น: | OEM เซลลกลกลาง,GB104 ปิดเครื่องจักรกลขนาดกลาง,OEM sic ปิดเครื่องกล |
||

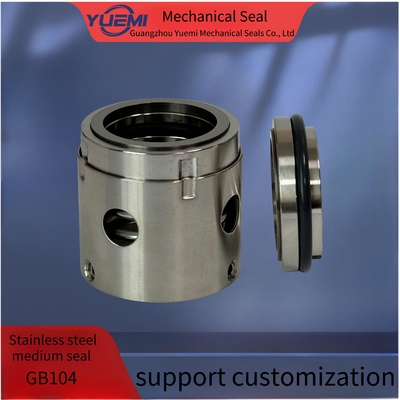

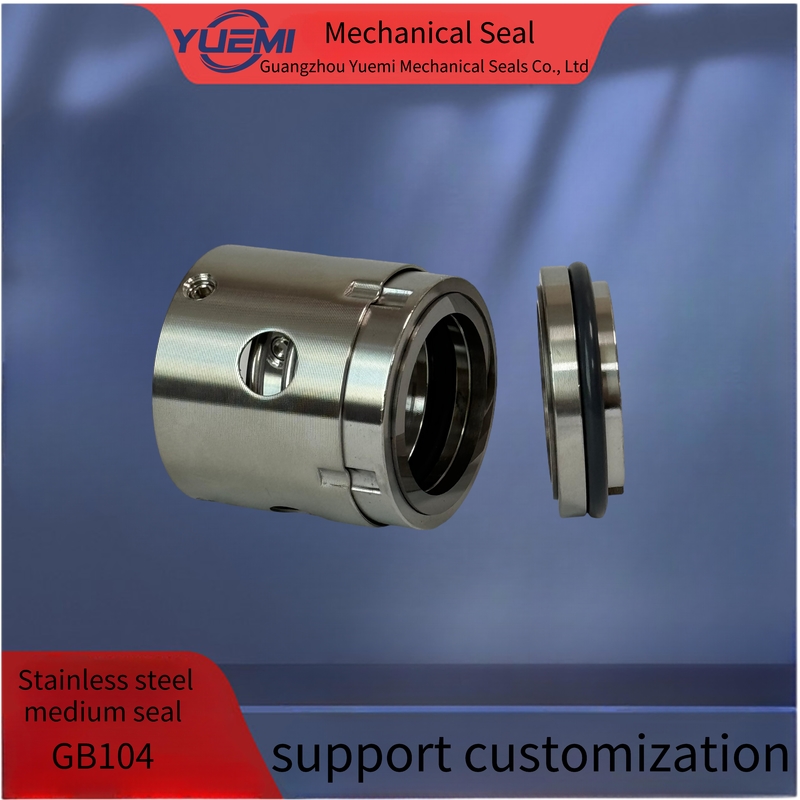

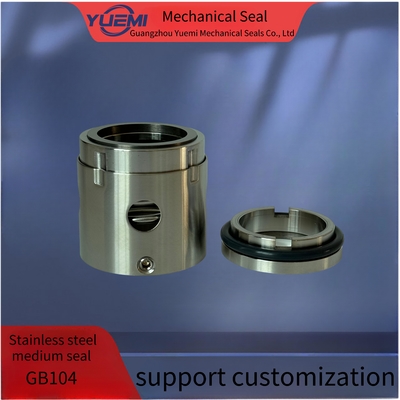

ปิดเครื่องจักรกลขนาดกลางจากเหล็กดัดเหล็กสําหรับปั๊มน้ําเคมีและอุตสาหกรรมการผลิตกระดาษ GB104
ปิดเดียว / ไม่สมดุล / การขับเคลื่อนกล่องการขับเคลื่อน / อิสระจากทิศทางการหมุน
ซีรี่ย์นี้เป็นธรรมดาของสปริงเครื่องจักรกลสปริง, ด้วยวัสดุที่แตกต่างกันและผสมผสานหน้า
ความต้องการต่าง ๆ
สื่อที่ต้องปิด: น้ํา, น้ํามัน, น้ําเหลวการเกรดระดับกลาง และสื่ออื่น ๆ รวมถึงแกรนูลแข็ง
ความดันในห้องปิด: ≤1.0MPa
ความเร็วหมุน: ≤3000r/min
(ความเร็วเส้น:≤20m/sec)
อุณหภูมิในกระบวนการปิด: 0 °C ~ + 180 °C ((FPM)
-30°C~+120°C ((NBR) -40°C~+230°C ((EPR)
-40°C~+230°C ((PTFE) -40°C~+230°C ((ยางปก PTFE)
ตอบสนองมาตรฐาน JB/T 1472-94
| SPECI |
d H6 |
d1
|
D1 H11 |
D2 H8 |
L |
L1 ± 05 |
L2 ± 05 |
L3 |
| 104-25 | 25 | 42 | 35.5 | 45 | 62 | 43 | 14 | 14 |
| 104-28 | 28 | 45 | 38.5 | 48 | 63 | 44 | 14 | 15 |
| 104-30 | 30 | 52 | 40.5 | 50 | 68 | 49 | 14 | 15 |
| 104-35 | 35 | 57 | 45.5 | 55 | 70 | 51 | 14 | 17 |
| 104-40 | 40 | 62 | 50.5 | 60 | 73 | 54 | 14 | 20 |
| 104-45 | 45 | 67 | 55.5 | 65 | 79 | 60 | 14 | 25 |
| 104-50 | 50 | 72 | 60.5 | 70 | 82 | 63 | 14 | 28 |
| 104-55 | 55 | 77 | 65.5 | 75 | 84 | 65 | 14 | 30 |
| 104-60 | 60 | 82 | 70.5 | 80 | 84 | 65 | 14 | 30 |
| 104-65 | 65 | 92 | 80.5 | 90 | 96 | 74 | 17 | 35 |
| 104-70 | 70 | 97 | 85.5 | 97 | 101 | 76 | 19 | 37 |
| 104-75 | 75 | 102 | 90.5 | 102 | 101 | 76 | 19 | 37 |
| 104-80 | 80 | 107 | 95.5 | 107 | 106 | 81 | 19 | 42 |
| 104-85 | 85 | 112 | 100.5 | 112 | 107 | 82 | 19 | 42 |
| 104-90 | 90 | 117 | 105.5 | 117 | 108 | 83 | 19 | 43 |
| 104-95 | 95 | 122 | 110.5 | 122 | 108 | 83 | 19 | 43 |
| 104-100 | 100 | 127 | 115.5 | 127 | 108 | 83 | 19 | 43 |
| 104-110 | 110 | 141 | 130.5 | 142 | 132 | 105 | 21 | 60 |
| 104-120 | 120 | 151 | 140.5 | 152 | 132 | 105 | 21 | 60 |
ปริมาตรเทคนิค
| อุณหภูมิ | -30°C~+200°C |
| ความดัน | ≤2Mp a |
| ความเร็ว | ≤10m/s |
| กลาง | น้ํา |
วัสดุ
| แหวนหมุน |
SiC/VIT |
| แหวนคงที่ |
SiC/VIT |
| ลาย | SUS304/SUS316 |
| ที่นั่งตั้ง | SUS304/SUS316 |
| ผนึกรอง |
Fkm/EPDM |
| ตัวถือแหวนหมุน | SUS304/SUS316 |
การเตรียม:
1. Shaft กว้างภายนอกอยู่ในความอนุญาต +- 0.05mm
2. ช่องลื่น <0.1 มิลลิเมตร
3. ดาวลอยปลายแกน < 0.13 มม.
4ไม่มีขอบคมบนแกนเหนือวงแหวน
หมายเหตุ:
ระหว่างการติดตั้ง อย่าขีดข่วนหรือทําลายแหวน O.ถ้ามีอะไรที่เสียหาย กรุณาติดต่อเราเพื่อเปลี่ยนใหม่
การติดตั้งในโครงสร้าง:
1.ชุดทั้งหมดของกระสุนปิดถูกทําความสะอาดและอย่างละเอียดผ่านการตรวจสอบการรั่ว ก่อนการขาย เพื่อหลีกเลี่ยงความเสียหาย
2 ความสะดวกในการติดตั้งระหว่างการปิดและแกนคือ dl h6 0.8,และควรจะมีการนําเข้าในปลายแกน. กว้างภายนอกของแกนที่ตําแหน่งของสกรูควรจะเป็น 01 0.2 มิลลิเมตรเล็กกว่า,ทนต่อสกรู over- tighten.Lubricate แกนกับน้ํามัน
3วางปริมปริมในห้องปั๊ม
A: สะดวกสกรูสล็อตสี่สล็อตของ flanges,การันตีสื่อที่นําเข้าในรู"G"ที่ตําแหน่งบน
B: สะดวกสกรู 4 ชิ้นและวางหมวกแกนบนแกน
C: ถอดแผ่นขนาด 4 ใบไว้ และจะใช้ในอนาคต
ถอนออก
D: ติดต่อท่อ lead_in กลางกับรู"G"เพื่อล้างความร้อนการขัดและ
การล้างห้องปิดเมื่อปั๊มทํางาน
หมายเหตุ:
การติดตั้งที่ครบถ้วน โดยการหมุนหมุนหมุนด้วยมือเพื่อตรวจสอบการหมุน และการหมุนไม่เรียบร้อย
