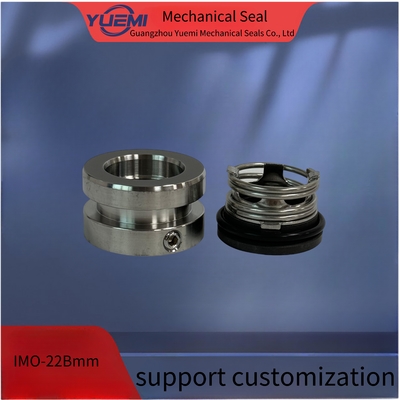

IMO-22mm Marine Shaft Seals Pump Ace Acg Mechanical Seal 194030 สําหรับปั๊มน้ําเคมี

ซีรี่ย์ ACE ACG
อีโมปั๊มชิ้นส่วนเครื่องประปาเครื่องจักรกล-22mm
1. IMO ACE025L3 ปั๊มที่เหมาะสมกับเครื่องประปาแกนกล 195C-22mm, Imo 190495 (คลื่นสปริง)
2. IMO-190497 ACE ปั๊มปั๊มปัดเครื่องจักรกลสําหรับอุตสาหกรรมเรือ, Imo 190497 (สปริงสปริง)
3. IMO ACE 3 ปั๊มอะไหล่ ปิดแกน 194030, Imo 194030 (สปริงโค้ล)

การเตรียม:
1. Shaft กว้างภายนอกอยู่ในความอนุญาต +- 0.05mm
2. ช่องลื่น <0.1 มิลลิเมตร
3. ดาวลอยปลายแกน < 0.13 มม.
4ไม่มีขอบคมบนแกนเหนือวงแหวน
หมายเหตุ:
ระหว่างการติดตั้ง อย่าขีดข่วนหรือทําลายแหวน O.ถ้ามีอะไรที่เสียหาย กรุณาติดต่อเราเพื่อเปลี่ยนใหม่
การติดตั้งในโครงสร้าง:
1.ชุดทั้งหมดของกระสุนปิดถูกทําความสะอาดและอย่างละเอียดผ่านการตรวจสอบการรั่ว ก่อนการขาย เพื่อหลีกเลี่ยงความเสียหาย

2 ความสะดวกในการติดตั้งระหว่างการปิดและแกนคือ dl h6 0.8,และควรจะมีการนําเข้าในปลายแกน. กว้างภายนอกของแกนที่ตําแหน่งของสกรูควรจะเป็น 01 0.2 มิลลิเมตรเล็กกว่า,ทนต่อสกรู over- tighten.Lubricate แกนกับน้ํามัน

3วางปริมปริมในห้องปั๊ม
A: สะดวกสกรูสล็อตสี่สล็อตของ flanges,การันตีสื่อที่นําเข้าในรู"G"ที่ตําแหน่งบน
B: สะดวกสกรู 4 ชิ้นและวางหมวกแกนบนแกน
C: ถอดแผ่นขนาด 4 ใบไว้ และจะใช้ในอนาคต
ถอนออก
D: ติดต่อท่อ lead_in กลางกับรู"G"เพื่อล้างความร้อนการขัดและ
การล้างห้องปิดเมื่อปั๊มทํางาน
หมายเหตุ:
การติดตั้งที่ครบถ้วน โดยการหมุนหมุนหมุนด้วยมือเพื่อตรวจสอบการหมุน และการหมุนไม่เรียบร้อย
