รายละเอียดสินค้า:
|
| วัสดุสปริง: | สแตนเลส | ลักษณะ: | มีความทนทานสูง ทนต่อการกัดกร่อน ติดตั้งง่าย |
|---|---|---|---|
| สภาพการใช้งาน: | สื่อที่มีฤทธิ์กัดกร่อน | วัสดุ: | ทีซี/ทีซี |
| สำหรับปั๊ม Flygt: | 3200, 2250, 2290 | ขนาด: | 60 มม. |
| อุตสาหกรรม: | น้ำและน้ำเสีย การทำเหมืองแร่ สารเคมี น้ำมันและก๊าซ | ประเภทหน้าซีล: | อยู่กับที่และหมุนได้ |
| การออกแบบซีล: | ผู้ผลักดันหรือผู้ไม่ผลักดัน | การรับรอง: | ไอเอสโอ |
| เน้น: | 60 มิลลิเมตร Flygt เซล Mechanical,ความดันสูง Flygt เซล Mechanical,ปริมณฑลกลของปั๊มแรงดันสูง 60 มิลลิเมตร |
||
ครับ
โปรแกรมการใช้งาน โมเดลปั๊มน้ํา
| แบบปั๊ม Flygt | ขนาด shaft | ปรากฏหมายชั้นบน | ปราสาทล่าง |
| 3085-091,3085-120,3085-170,3085-171,3085-181,3085-280,3082-290,3085-890 รายการ | 20 มม. | FS-G-U20 | FS-G-L20 หรือ FS-H-L20 |
| 3101 | 28 มม. | FS-B-U28 | FS-B-L28 |
| 3102 | 25 มม. | FS-J-U25 | FS-J-L25 |
| 3126-90,3126-180 | 35 มม. | FS-K-U35 | FS-K-L35 |
| 3126-91,3126-280,3126-290 | 35 มม. | FS-K-U35 | FS-M-L35 |
| 3126-1813127 | 35 มม. | FS-M-U35 | FS-M-L35 |
| 3140,3152 | 45 มม | FS-O-U45 | FS-O-L45 |
| 3170,3201 | 60 มม. | FS-Q-U60 | FS-Q-L60 |
| 3200 | 60 มม. | FS-P-U60 | FS-P-L60 |
| 3230,3300-91,3300-181,3300-280,3300-9803305 | 90 มม. | FS-S-U90 | FS-S-L90 |
| 3310,3311,3312,3350,3351 | 90mm ~ 120mm | FS-S-U90 | FS-T-L120 |
| 3355,3356,3357 | 90 มม. | FS-S-U90 | FS-S-L90 |
| 3500,3501,3530,3531,3600,3601,3602 | 90mm ~ 120mm | FS-S-U90 | FS-T-L120 |
| 4351,4352,4400 | 20 มม. | FS-G-U20 | FS-H-L20 |
| 4410,4430 | 60 มม. | / | FS-Q-L60 |
| 4440,5530 | 35 มม. | FS-M-U35 | FS-M-L35 |
| 4650,4660 | 45 มม | FS-O-U45 | FS-O-L45 |
| 4670,4680,7045 | 60 มม. | FS-Q-U60 | FS-Q-L60 |
| 7050,7051,7055,7060,7061,7076,7556 | 90 มม. | FS-S-U90 | FS-S-L90 |
| 7080,7115 | 90mm ~ 80mm / 90mm ~ 120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 7570,7585 | 90mm ~ 120mm | FS-S-U90 | FS-T-L120 |
| Grindex Maior,Master,Matador,Midi,Minette ซัลวาโดร | 25mm ~ 24mm | FS-Z-U25 | FS-Z-L24 |
| Grindex แม็กซี่ | 45 มม | FS-O-U45 | FS-N-L45 |
| รุ่นพร้อม 4 8 12&16 | 15 มม. | FS-D-U15 | / |
| เตรียมพร้อม 24 | 20 มม. | FS-A-U20 | FS-A-L20 |
| เตรียมพร้อม 90 | 28 มม. | FS-I-U28 | FS-I-L28 |
| Steaty 7 | 20 มม. | FS-G-U20 | FS-G-L20 |
| 600 | 60 มม. | FS-Q-U60 | FS-Q-L60 |
| 605,615,665,670,680 | 90-80 มม. | FS-S-U90 | FS-S-L80 |
| 705,715,720,721,735,745,760,765,770,775 | 90mm ~ 80mm / 90mm ~ 120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 820,840,841,860,880,881,900 | 90mm ~ 80mm / 90mm ~ 120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 2004,2008,2012,2016 | 15 มม. | FS-D-U15 | |
| 2024 | 20 มม. | FS-A-U20 | FS-A-L20 |
| 2050,2052 | 15 มม. | FS-D-U15 | / |
| 2060 | 20 มม. | FS-G-U20 | FS-G-L20 |
| 2066 | 20 มม. | FS-A-U20 | FS-A-L20 |
| 2070 | 22 มิลลิเมตร | FS-E-U22 | FS-E-L22 |
| 2071 | 22 มิลลิเมตร | FS-E-U22 | FS-E-L22 |
| 2075 | 20 มม. | FS-A-U20 | FS-A-L20 |
| 2082209021252140 | 28 มม. | FS-I-U28 | FS-I-L28 |
| ,,,2084,2135 | 35 มม. | FS-K-U35 | FS-K-L35 |
| 2101 | 20 มม. | FS-A-U20 | FS-A-L20 |
| 2102-40 | 22 มิลลิเมตร | FS-E-U22 | FS-E-L22 |
| 2151-10 | 35 มม. | FS-K-U35 | FS-K-L35 |
| 2151-11,2151-50 | 35 มม. | FS-K-U35 | FS-L-L35 |
| 2201-10,2201-320,2201-430,2201-480 | 45mm ~ 35mm | FS-O-U45 | FS-K-L35 |
| 2201-590,2201-690 | 45 มม | FS-O-U45 | FS-O-L45 |
| 2201-11HT หรือ MT | 45 มม | FS-N-U45 | FS-N-L45 |
| 2201-11LT | 45 มม | FS-O-U45 | FS-N-L45 |
| 2250,2290 | 60 มม. | FS-P-U60 | FS-P-L60 |
| 2400 | 60 มม. | FS-R-U60 | FS-R-L60 |
| 3041-281 | 20 มม. | FS-G-U20 | FS-G-L20 |
| 3057 | 20 มม. | FS-G-U20 | FS-H-L20 |
| 3057-180,3060 | 20 มม. | FS-G-U20 | FS-G-L20 |
| 3065 | 20 มม. | FS-A-U20 | FS-A-L20 |
| 3067-170,3067-250,3068 | 20 มม. | FS-G-U20 | FS-G-L20 |
| 3080 | 20 มม. | FS-A-U20 | FS-A-L20 |
| 3082 | 22 มิลลิเมตร | FS-E-U22 | FS-E-L22 |
| อุณหภูมิ | 30°C~180°C |
| ความดัน | ≤1.2Mp a |
| ความเร็ว | ≤10m/s |
| ใบปิดหมุน | TC |
| ใบหน้าของเปลือก | TC |
| อะไหล่ยาง | NBR/EPDM/Fkm |
| อุปกรณ์อื่น ๆ | SUS304/SUS316 |
| ปริมาตรเทคนิค | รายละเอียด |
|---|---|
| ความเร็ว | สูงสุดถึง 3600 รอบ / นาที |
| การใช้งาน | ปั๊ม |
| อายุยาว | ทนทาน มาก |
| การติดตั้ง | ง่ายต่อการเปลี่ยน |
| ระยะความดัน | สูงถึง 10 บาร์ |
| ระยะอุณหภูมิ | สูงถึง 180°C |
| วัสดุ | สแตนเลส |
| การปรับประทับ | O-ring |
| ความเหมาะสม | เหมาะกับส่วนใหญ่ของปั๊ม Flygt |
| ใบหน้าของปู | คาร์บอน VS เซรามิก |

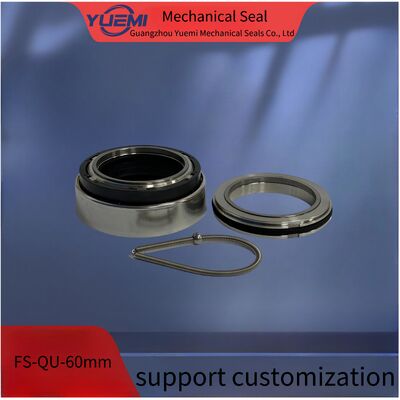

YM FS-QU-60 เหมาะสําหรับปั๊ม Flygt แบบ 3200, 2250, 2290
ผนึกของเรามีคุณสมบัติสูง เนื่องจากเราปฏิบัติตามมาตรฐาน DIN24960, ISO3069, EN12756, API628 อย่างเคร่งครัด
หากเครื่องปักไม่เป็นสิ่งที่คุณต้องการ, ติดต่อเราและบอกเราแบบปั๊มหรือภาพวาดของคุณ, วัสดุ, ขนาด shaft สําหรับข้อเสนอราคา.
ผลิตภัณฑ์ที่กําหนดเองและ OEM ยินดีต้อนรับ
เรานําเสนอราคาโรงงาน คุณภาพสูง การจัดส่งอย่างรวดเร็ว และบริการที่ดีที่สุด
การเตรียม:
1. Shaft กว้างภายนอกอยู่ในความอนุญาต +- 0.05mm
2. ช่องลื่น <0.1 มิลลิเมตร
3. ดาวลอยปลายแกน < 0.13 มม.
4ไม่มีขอบคมบนแกนเหนือวงแหวน
หมายเหตุ:
ระหว่างการติดตั้ง อย่าขีดข่วนหรือทําลายแหวน O.ถ้ามีอะไรที่เสียหาย กรุณาติดต่อเราเพื่อเปลี่ยนใหม่
การติดตั้งในโครงสร้าง:
1.ชุดทั้งหมดของกระสุนปิดถูกทําความสะอาดและอย่างละเอียดผ่านการตรวจสอบการรั่ว ก่อนการขาย เพื่อหลีกเลี่ยงความเสียหาย
2 ความสะดวกในการติดตั้งระหว่างการปิดและแกนคือ dl h6 0.8,และควรจะมีการนําเข้าในปลายแกน. กว้างภายนอกของแกนที่ตําแหน่งของสกรูควรจะเป็น 01 0.2 มิลลิเมตรเล็กกว่า,ทนต่อสกรู over- tighten.Lubricate แกนกับน้ํามัน
3วางปริมปริมในห้องปั๊ม
A: สะดวกสกรูสล็อตสี่สล็อตของ flanges,การันตีสื่อที่นําเข้าในรู"G"ที่ตําแหน่งบน
B: สะดวกสกรู 4 ชิ้นและวางหมวกแกนบนแกน
C: ถอดแผ่นขนาด 4 ใบไว้ และจะใช้ในอนาคต
ถอนออก
D: ติดต่อท่อ lead_in กลางกับรู"G"เพื่อล้างความร้อนการขัดและ
การล้างห้องปิดเมื่อปั๊มทํางาน
หมายเหตุ:
การติดตั้งที่ครบถ้วน โดยการหมุนหมุนหมุนด้วยมือเพื่อตรวจสอบการหมุน และการหมุนไม่เรียบร้อย
เราต้องการที่จะทํางานร่วมกันอย่างซื่อสัตย์กับลูกค้า เพื่อให้บริการผลิตภัณฑ์ที่มีคุณภาพสูง และความสามารถ
